液压泵是液压系统的动力元件，是靠发动机或电动机驱动，从液压油箱中吸入油液，形成压力油排出，送到执行元件的一种元件。液压泵按结构分为齿轮泵、柱塞泵、叶片泵和螺杆泵。

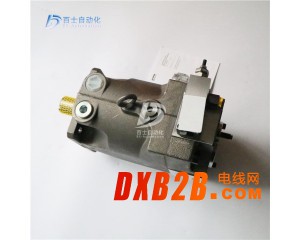

派克部分系列型号：

基本信息

中文名称

液压泵



外文名称

hydraulic pump





行 业

机械制造



应用学科

机械工程（一级学科）；传动（二级学科）；液压传动（二级学科）



目录

1简介

2分类

3特点

4液压泵工作原理

5性能参数

6修理维护

简介

液压泵图示符号

液压泵图示符号



为液压传动提供加压液体的一种液压元件，是泵的一种。它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。影响液压泵的使用寿命因素很多，除了泵自身设计、制造因素外和一些与泵使用相关元件(如联轴器、滤油器等)的选用、试车运行过程中的操作等也有关系。



液压泵的工作原理是运动带来泵腔容积的变化，从而压缩流体使流体具有压力能。



必须具备的条件就是泵腔有密封容积变化。



分类



常用液压泵的种类:



1、按流量是否可调节可分为:变量泵和定量泵。输出流量可以根据需要来调节的称为变量泵，流量不能调节的称为定量泵。



2、按液压系统中常用的泵结构分为:齿轮泵、叶片泵和柱塞泵3种。



齿轮泵:体积较小，结构较简单，对油的清洁度要求不严，价格较便宜;但泵轴受不平衡力，磨损严重，泄漏较大。



叶片泵:分为双作用叶片泵和单作用叶片泵。这种泵流量均匀、运转平稳、噪音小、作压力和容积效率比齿轮泵高、结构比齿轮泵复杂。



液压泵内部结构图

液压泵内部结构图



柱塞泵:容积效率高、泄漏小、可在高压下工作、大多用於大功率液压系统;但结构复杂，材料和加工精度要求高、价格贵、对油的清洁度要求高。



一般在齿轮泵和叶片泵不能满足要求时才用柱塞泵。还有一些其他形式的液压泵，如螺杆泵等，但应用不如上述3种普遍。



特点

铝合金制造、强度高、耐腐蚀、重量轻、适合各种环境下作业。



双速特性减少了打压次数，在低压室快速处于负载用功状态，立刻转换成高压，缩短每次作业周期。



配有压力调节阀，可调节控制及设定工作压力。组成



液压机械行业常会用到的叶片泵

液压机械行业常会用到的叶片泵



联轴器

1、联轴器的选用



液压泵传动轴不能承受径向力和轴向力，因此不允许在轴端直接安装带轮、齿轮、链轮，



通常用联轴器联接驱动轴和泵传动轴。如因制造原因，泵与联轴器同轴度超标，装配时又存在偏差，则随着泵的转速提高离心力加大联轴器变形，变形大又使离心力加大。造成恶性循环，其结果产生振动噪声，从而影响泵的使用寿命。此外，还有如联轴器柱销松动未及时紧固、橡胶圈磨损未及时更换等影响因素。



2、联轴器的装配要求



刚性联轴器两轴的同轴度误差≤0.05mm



弹性联轴器两轴的同轴度误差≤0.1mm



两轴的角度误差<1°;



驱动轴与泵端应保持5~10mm距离;



液压油箱

1、 液压油箱的选用



液压油箱在液压系统中的主要作用为储油、散热、分离油中所含空气及消除泡沫。选用油箱首先要考虑其容



量，一般移动式设备取泵大流量的2~3倍，固定式设备取3~4倍;其次考虑油箱油位，当系统全部液压油缸伸出后油箱油面不得低于最低油位，当油缸回缩以后油面不得高于最高油位;最后考虑油箱结构，传统油箱内的隔板并不能起沉淀脏物的作用，应沿油箱纵轴线安装一个垂直隔板。此隔板一端和油箱端板之间留有空位使隔板两边空间连通，液压泵的进出油口布置在不连通的一端隔板两侧，使进油和回油之间的距离最远，液压油箱多起一些散热作用。



2、 液压油箱的安装



按照安装位置的不同可分为上置式、侧置式和下置式。



上置式油箱把液压泵等装置安装在有较好刚度的上盖板上，其结构紧凑、应用最广。此外还可在油箱外壳上铸出散热翅片，加强散热效果，即提高了液压泵的使用寿命。



侧置式油箱是把液压泵等装置安装在油箱旁边，占地面积虽大，但安装与维修都很方便，通常在系统流量和油箱容量较大时采用，尤其是当一个油箱给多台液压泵供油时使用。因侧置式油箱油位高于液压泵吸油口，故具有较好的吸油效果。



下置式油箱是把液压泵置于油箱底下，不仅便于安装和维修，而且液压泵吸入能力大为改善。



滤油器





滤油器的选用







一般粒径在10μm以下的污染物对泵的影响不太明显，而大于10μm、特别是在40μm以上时对泵的使用寿命就有明显影响。液压油中固体污染颗粒极易使泵内相对运动零件表面磨损加剧，为此需要安装滤油器降低油的污染程度。过滤精度要求:轴向柱塞泵10~15μm，叶片泵为25μm，齿轮泵为40μm。泵的污染磨损可以控制在允许范围之内。高精度滤油器使用日益广泛，可大大延长液压泵的使用寿命。



液压泵工作原理

是为液压传动提供加压液体的一种液压元件，是泵的一种。它的功能是把动力机(如电动机和内燃机等)的机械能转换成液体的压力能。图中为单柱塞泵的工作原理。凸轮由电动机带动旋转。当凸轮推动柱塞向上运动时，柱塞和缸体形成的密封体积减小，油液从密封体积中挤出，经单向阀排到需要的地方去。当凸轮旋转至曲线的下降部位时，弹簧迫使柱塞向下，形成一定真空度，油 箱中的油液在大气压力的作用下进入密封容积。凸 轮使柱塞不断地升降，密封容积周期性地减小和增 大，泵就不断吸油和排油。



性能参数

液压泵是液压系统的动力元件，其功用是给液压系统提供压力油，从能量转换角度讲，它将是原动机(如发动机)输出的机械能转换为便于输送的液体的压力能。液压马达则属于执行元件，它能将输入液体的压力能转换为输出轴转动的机械能，用来拖动负载做功。根据结构形式，液压泵与液压马达具体可分为齿轮式、叶片式、柱塞式等类型。



1.液压泵压力



液压泵工作压力是指泵(或马达)在实际工作时输出(或输入)油液的压力，由外负载决定。



额定压力是指在正常工作条件下，按试验标准规定能连续运转的最高压力。其大小受寿命的限制，若超过额定压力工作，泵(或马达)的使用寿命将会比设计的寿命短。当工作压力大于额定压力时称超载。



2.转速



工作转速是指泵(或马达)在工作时的实际转动速度。



额定转速是指在额定压力下，能连续长时间正常运转的最高转速。若泵超过额定转速工作将会造成吸油不足，产生振动和大的噪声，零件会遭受气蚀损伤，寿命降低。



最低稳定转速是指马达正常运转所允许的最低转速。在此转速下，马达不出现爬行现象。



3.排量、流量



排量是指泵(或马达)每转一周，由密封容腔几何尺寸变化而得的排出(或输入)液体的体积，常用单位是ml/r(毫升/转)。排量可以通过调节发生变化的成为变量泵(或变量马达)，排量不能变化的成为定量泵(或定量马达)。



实际流量是指泵(或马达)工作时出口处(或进口处)的流量。由于泵本身存在内泄漏，其实际流量小于理论流量。由于马达本身也存在内泄漏，要实现指定转速，为补偿泄漏量，其输入实际流量必须大于理论流量。



4.效率



容积效率，对液压泵是指其实际流量与理论流量的比值。对液压马达是指其理论流量与实际流量的比值。



机械效率，对液压泵是指其理论转矩与实际输入转矩的比值。对液压马达其实际输出的转矩为理论转矩克服摩擦力后的转矩，因此其机械效率为实际输出转矩与理论转矩的比值。



总效率是指泵(或马达)的输出功率与输入功率的比值。总效率等于容积效率与机械效率的乘积。



修理维护

故障原因:(1)液压油箱油面过低;



排除方法:添加液压油



故障原因:(2)没按季节使用液压油;



排除方法:通常适用46#液压油(或68#)无需要特别更换，冬季的北方特冷时考虑使用32#



故障原因:(3)进油管被脏物严重堵塞;



排除方法:取出管内异物



故障原因:(4)油泵主动齿轮油封损坏，空气进入液压系统;



排除方法: 更换老化的或损坏的油封、O形密封圈



故障原因:(5)油泵进、出油口接头或弯接头"O"形密封圈损坏，弯接头紧固螺 栓或进、出油管螺母未上紧，空气进入液压系统;



排除方法:更换O形密封圈，上紧接头处螺栓或螺母



故障原因:(6)油泵内漏，密封圈老化;



排除方法:更换密封圈



故障原因:(7)油泵端面或主、从动齿轮轴套端面磨损或刮伤，两轴套端面不平度超差;



排除方法:更换磨损齿轮油泵或油泵轴套，磨损轻微时平板上将端面磨平整。其不平度允许误差0.03mm;上轴套端面低于泵体，上平面(正常值低于2.5~2.6mm)，如超差时应下轴套加0.1~0.2mm铜片来补偿，安装时则应套后轴套上装入



故障原因:(8)油泵内部零件装配错误造成内漏;



排除方法:卸荷片和密封环必须装进油腔，两轴套才能保持平衡。导向钢丝弹力应能同时将上、下轴套朝从动齿轮旋转方向扭转一微小角度，使主、从动齿轮两个轴套加工平面紧密贴合;轴套上卸荷槽必须装低压腔一侧，以消除齿轮啮合时产生有害闭死容积;压入自紧油封前，应其表面涂一层润滑油，还要注意将阻油边缘朝向前盖，不能装反;装泵盖前，须向泵壳内倒入少量液压油，并用手转动啮合齿轮



故障原因:(9)"左旋"装"右旋"油泵，造成冲坏骨架油封;



排除方法:"右旋"泵不能装"左旋"机上，否则会冲坏骨架油封;



故障原因:(10)液压油过脏。



排除方法:清洗系统，更换液压油。



故障原因:(11)泵的过滤器被污物阻塞不能起滤油作用



排除方法:用干净的清洗油将过滤器去除污物。



故障原因:(12)油位不足，吸油位置太高，吸油管露出油面:



排除方法:加油到油标位，降低吸油位置。



故障原因:(13)泵体与泵盖的两侧没有加纸垫;泵体与泵盖不垂直密封:



排除方法:旋转时吸入空气:泵体与泵盖间加入纸垫;泵体用金刚砂在平板上研磨，使泵体与泵盖垂直度误差不超过0.005mm，紧固泵体与泵盖的联结，不得有泄漏现象。



故障原因:(14)泵的主动轴与电动机联轴器不同心，有扭曲摩擦:



排除方法:调整泵与电动机联轴器的同心度，使其误差不超过0.2mm。



故障原因:(15)泵齿轮的啮合精度不够:



排除方法:对研齿轮达到齿轮啮合精度。



故障原因:(16)泵轴的油封骨架脱落，泵体不密封:



排除方法:更换合格泵轴油封。
