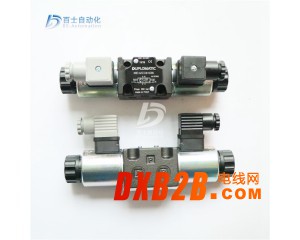

迪普马DL3-SA2/10N-D12K1方向控制阀
产品简介：
电磁阀(ElectromagDXB2B.COM，高温线icvalve)是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
迪普马部分系列型号：
RPC2-CTN/31 流量阀
RPCE3-S/C/51-24 比例调速阀
RPCE3-S/C/51-24 比例调速阀
RPCER1-8/C/52-24 比例流量阀
DSA3-TA/10N 气控方向换向阀
DSC3-TA/10N 液控换向阀
DSE3-A08/10N-D24K1 比例方向阀
DSE3-A08/10N-D24K1 比例方向阀
DSE3-A16/10N-D24K1 比例方向阀
DSE3-A16/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-A26/10N-D24K1 比例方向阀
DSE3-C08/10N-D24K1 比例方向阀
DSE3-C16/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3-C26/10N-D24K1 比例方向阀
DSE3G-A26/11N-E0K11/B 比例方向阀
DSE3G-C16/10N-E1K11/B 比例方向阀
DSE3G-C26/11N-E0K11/B 比例方向阀
DSE3G-Z08/11N-E0K11/C 比例方向阀
DSE5-A30/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-A60/10N-D24K1 比例方向阀
DSE5-C30/10N-D24K1 比例方向阀
DSE5-C60/10N-D24K1 比例方向阀
DSE5-C60/10N-D24K1 比例方向阀
DSE5G-A60/10N-E0K11 比例阀
DSE5G-C60/10N-E0K11 比例阀
DSE5G-C60/10V-E0K11/B 比例方向阀
DSE5G-C60/10V-E0K11/B 比例方向阀
DSE5J-C80/10N-E0K11/C 比例方向阀
DSH-2B2-04G 电磁换向阀
DSH-3C2-04G 电磁换向阀
DSH-3C6-04-G-TE-D2-30 电液换向阀
DSP7-S1/10N-II/D24K1 电液换向阀
DSP7-S1/10N-II/D24K1 电液换向阀
DSP7-S3/20N-EE/D24K1 电液换向阀
DSP7-S3/20N-EE/D24K1 电液换向阀
DSP7-TA/20N-IE/D24K1 电液换向阀
DSPE5J-C100/11N/EE/E0K11/C 比例方向阀
DSPE7-C100/11N-II/D24K1 比例方向阀
DSPE7-C100/11N-II/D24K1 比例方向阀
DSPE7-C150/11N-II/D24K1 比例方向阀
DSPE7-C150/11N-II/D24K1 比例方向阀
DSPE7J-A150SA/20N-II/E0K11 比例阀
DSPE7J-C100/20N-II/E0K11 比例阀
DSPE7J-C150/20N-II/E0K11 比例阀
DSPE7J-C150/20N-II/E0K11 比例阀
DSPE7J-C150SA/20N-II/E0K11 比例阀
DSPE7J-C200/11N/EE/E0K11/C 比例方向阀
DSPE7J-RC150/20N-II/E0K11 比例阀
DSPE8G-C300(P-A)/150(B-T)/11N-11/E0K11 电液比例换向阀
DT03-2E/10/24VDC 电磁锥式方向阀
DT03-3C/10/24VDC 拆装式电磁阀
DT03-3C/10/24VDC 拆装式电磁阀
C20.6-A24K1/10迪普马线圈
C20.6-A110K1/10迪普马线圈
C20.6-A230K1/10迪普马线圈
C22-D12K1/11N迪普马线圈
C22-D24K1/10迪普马DUPLOMATIC电磁铁
C22-D110K1/10迪普马DUPLOMATIC电磁线圈
C25.4-A110K1/11迪普马线圈
C25.4-A230K1/11迪普马线圈
C31-D24K1/20迪普马线圈
C31-D110K1/20迪普马线圈
C31-D220K1/20迪普马线圈
EM48/R/101902679230V50HZ迪普马线圈
EM47/R/10DC24V迪普马线圈
PSP4/21N-K1-K迪普马DUPLOMATIC压力开关
PSP6/21N-K1-K迪普马DUPLOMATIC压力继电器
RPC1-22/CT/41迪普马DUPLOMATIC流量控制阀
RPC1-22/T3/M/41迪普马DUPLOMATIC流量控制阀
RPC1-4/T3/M/41迪普马DUPLOMATIC流量控制阀
RPC1-16/CT/41迪普马DUPLOMATIC流量控制阀
RPC2-TS/31迪普马DUPLOMATIC流量控制阀
RS6/30迪普马DUPLOMATIC单向节流阀
DS3-S1/11N-D24K1迪普马DUPLOMATIC方向控制阀
DS3-S1/11N-A230K1迪普马DUPLOMATIC电磁阀
DS3-S2/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-S2/11N-A230K1迪普马DUPLOMATIC电磁方向阀
DS3-S3/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-S4/11N-A230K1迪普马DUPLOMATIC电磁方向阀
DS3-S4/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-S4/11N-D24K1/CM迪普马DUPLOMATIC电磁方向阀
DS3-S9/12N-D24K1/F/CM迪普马DUPLOMATIC电磁方向阀
DS3-S10/11N-D24K1迪普马DUPLOMATIC电磁换向阀
DS3-S20/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-SA1/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-SA2/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-SB1/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-TA/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-TA/11N-A230K1迪普马DUPLOMATIC电磁阀
DS3-TA/11N-D24K1/CM(手动)迪普马DUPLOMATIC电磁方向阀
DS3-TA23/11N-D24K1迪普马DUPLOMATIC电磁方向阀
DS3-TA23/12N-D24K1/F/CM迪普马DUPLOMATIC电磁方向阀
DS3-TB23/11N-D24K1迪普马向阀
DS5-S1/12N-A230K1迪普马DUPLOMATIC电磁方向阀
DS5-S1/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-S2/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-S2/12N-A230K1迪普马DUPLOMATIC电磁方向阀
DS5-S3/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-S3/12N-A230K1迪普马DUPLOMATIC电磁方向阀
DS5-S4/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-S20/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-TA/12N-A230K1迪普马DUPLOMATIC电磁方向阀
DS5-TA02/12N-D24K1迪普马DUPLOMATIC电磁方向阀
DS5-TA/12N-D24K1迪普马DUPLOMATIC电磁方向阀
RQ4M5-DT/51迪普马DUPLOMATIC电磁方向阀
RQ4M5-SAT/51迪普马DUPLOMATIC先导式溢流阀
RQ4M5-SP/51迪普马DUPLOMATIC先导式溢流阀
RQ4M6-D/51迪普马DUPLOMATIC先导式溢流阀
RQ4M6-DT/51迪普马DUPLOMATIC先导式溢流阀
RQ4M6-SAT/51迪普马DUPLOMATIC先导式溢流阀
RQ4M6-SP/51迪普马DUPLOMATIC先导式溢流阀
RQM3-P5/A/60N-D24K1迪普马DUPLOMATIC先导式溢流阀
RQM3-P5/C/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM3-P6/A/60N-A230K1迪普马DUPLOMATIC电磁溢流阀
RQM3-P6/C/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM3-P6/D/60N-A230K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P5/A/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P5/C/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P6/A/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P6/A/60N-A230K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P6/C/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQM5-P6/D/60N-A230K1迪普马DUPLOMATIC电磁溢流阀
RQM7-P6/A/60N-D24K1迪普马DUPLOMATIC电磁溢流阀
RQ3-P5/41迪普马DUPLOMATIC溢流阀
RQ3-P6/41迪普马DUPLOMATIC溢流阀
RQ5-P5/41迪普马DUPLOMATIC溢流阀
RQ5-P6/41迪普马DUPLOMATIC溢流阀
RQ5-W5/41迪普马DUPLOMATIC溢流阀
RQ7-P6/41迪普马DUPLOMATIC溢流阀
CR5/22N迪普马DUPLOMATIC溢流阀
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。在实际应用中，可根据不同的需要将方向控制阀分成若干类别:
(1)按照气体在管道的流动方向，如果只允许气体向一个方向流动，这样的阀叫做单向型控制阀，比如单向阀，梭阀等;可以改变气体流向的控制阀叫做换向阀，比如常用的2way2port，2way3port，2way5port，3way5port等。
(2)按照控制方式可分为电磁阀，机械阀，气控阀，人控阀。其中电磁阀又可以分为单和双电控阀两种;机械阀可分为球头阀，滚轮阀等多种;气控阀也可分为单气控和双气控阀;人力阀 可以分为手动阀，脚踏阀两种。
(3)按工作原理可以分为直动阀和先导阀，直动阀就是靠人力或者电磁力，气动力直接实现换向要求的阀;先导阀是由先导头和阀主体2部分构成，有先导头活塞驱动阀主体里面的阀杆实现换向。
(4)根据换向阀杆的工作位置可以将阀分为2way，3way阀。
(5)根据阀上气孔的多少来进行划分，可以分为2port，3port，5port阀。
种类
普通单向阀
(逆止阀或止回阀)
功用:只允许油液正向流动，不许反流。
分类:直通式、直角式
结构:阀体、阀心锥形、钢球式 、弹簧等
工作原理:液流从进油口流入时，A →B
液流从出油口流入时，A → B
开启压力:0、04--0、1MPa
做背压阀:Pk=0.2--0.6 MPa 3
液控单向阀
功用:正向流通，反向受控流通
方向控制阀
方向控制阀
结构:普通单向阀+液控装置
K不通压力油，A → B
工作原理〈
K通压力油，A → B
结构特点:B→ A，∵ PB=P工，很高
∴ 弹簧腔背压很大，pk很大时才能顶开阀心,影响可靠性。
故 可采用如下措施
1) 采用先导阀预先卸压
2) 采用外泄口回油降低背压
应用:∵液控单向阀具有良好的反密封性
∴ 常用于保压、锁紧和平衡回路
梭阀
相当于两个单向阀组合的阀
具有逻辑"或门"功能.在逻辑回路和程序控制回路中广泛运用,在手动---自动回路的转换上常用。
因梭阀在换向过程中存在路路通过程，因此当某一接口进气量或排气量非常小的时候，阀的前后不能产生使阀正常换向的压力差，使阀不能完全换向而中途停止，造成阀的动作失灵。所以在使用时因注意，不要在某一接口处采用变径接头造成通路过小。
双压阀
与门功能
快速排气阀
作用:是为了加快汽缸运动速度作快速排气的。
在给定条件下工作地汽缸杀毒很大程度上取决于控制阀的大小，如需要提高速度(尤其是需要提高单向速度时)，可安装一个快速排气阀，而不必承担大型控制阀的费用。
滑阀式换向阀
(1)换向阀的结构和工作原理
阀体:有多级沉割槽的圆柱孔
结构〈
阀芯:有多段环行槽的圆柱体
分类:
二位
按工作位置数分 < 三位 位:阀心相对于阀体的工作位置数。
四位
二通 按通路数分 < 三通 通: 阀体对外连接的主要油口数
四通 (不包括控制油和泄漏油口)
五通
电磁换向阀
液动换向阀
按控制方式分 <电液换向阀
机动换向阀
手动换向阀
滑阀式换向阀主体结构形式
滑阀式换向阀主体结构形式
图形符号含义:
1 位--用方格表示，几位即几个方格
2 通--↑ 不通-- ┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交
点即为几通。
3 油口有固定方位和含义，p--进油口(左下)， T--回油口(右下) ,
A.B--与执行元件连接的工作油口(左、右上)。
4 弹簧--W、M，画在方格两侧
二位阀，靠弹簧的一格。
5 常态位置 〈 原理图中，油路应该连接在常态位置 三位阀，中间一格。
滑阀的中位机能
滑阀机能:换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各
油口的连通方式，所以称中位机能。
中位机能:三位换向阀处于中立位置时，阀中各油口的连通方式。
(3) 换向阀的主要性能
1) 工作可靠
2) 压力损失小
3) 内泄漏小
4) 换向时间与复位时间
5) 使用寿命长
(4) 操作方式
手动换向阀
特征:利用手动杠杆操纵阀芯运动以控制流向
分类:钢球定位式、 弹簧复位式。
多路换向阀
特征:是一种集中布置的组合式手动换向阀
串联式
分类:按组合方式有〈 并联式
顺序单动式
机动换向阀
特征:利用挡铁或凸轮使阀心运动以控制流向
分类:常为二位阀，有二位二通、三通、四通
举例:二位二通机动换向阀
组成:阀体、阀心、弹簧、滚轮等
常态: P→ A
工作原理〈
滚轮压下: P→ A
电磁换向阀
特征:利用电磁铁推力，推动阀心运动以控制流向。
二通 四通
分类:二位〈 三通 三位〈 等
四通 五通
举例:三位四通电磁换向阀:
组成:阀体、阀心、弹簧、电磁铁等
工作原理: 图示位置，P、A、B、T均不通
右电磁铁通电，P → A ， B → T
左电磁铁通电，P → B ， A → T
二位三通电磁换向阀:
工作原理 : 图示位置， P → A B ┴
电磁铁通电，P → B A ┴
符号:
交流(D)
电磁铁分类: 按电源分〈 直流(E)
本整形 干式
按内部有无油液〈
湿式 寿命长
液动换向阀
特征:利用压力油改变滑阀位置以控制流向
分类:二位、三位等
组成:
工作原理: 图示位置，p、A、B、均 → T
X1通压力油，p → A，B → T X2通压力油，p → B，A → T
电液换向阀
特征:利用电磁阀控制液动阀，以变换液流方向。
电磁阀(先导阀)
组成〈 〉 组合而成
液动阀(主阀)
工作原理:
电:p ┴ A、B → T
图示 〈
液:p 、A 、B、T均不通
电:p → A → 液动阀左腔，液动阀右腔 → B → T
1YA通电〈
液:p → A ，B → T
电:p → B → 液动阀右腔，液动阀左腔 → A → T
2YA通电〈
液:p → B，A → T 特点:(1) 阻尼调节器(又称换向时间调节器)，实为一叠加式单向节流阀，可叠放在
先导阀和主阀之间。
(2) 主阀心行程调节机构
(3) 预压阀-常装在以内控方式供油的电液换向阀中。 3 球阀式换向阀
特征:球阀式换向阀是座阀式换向阀的一种形式，通过改变钢球在阀体内的相对位置来改变流向。
自力式压力调节阀
自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。此类控制阀快易优均有收录。但在使用过程中，一定要注意选型的特殊性，否则容易引起事故。在使用过程中，要注意使用的选型和安装环境，因此，详细了解自力式压力调节阀的工作原理和结构是非常重要的。
用途和适用范围
自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品.具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。
