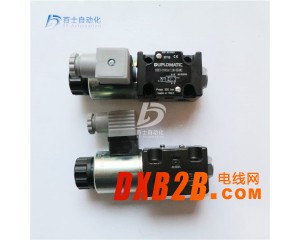

迪普马原装方向控制阀DL3-TA/10N-D24K1
产品简介：
电磁阀(ElectromagDXB2B.COM，高温线icvalve)是用电磁控制的工业设备，是用来控制流体的自动化基础元件，属于执行器，并不限于液压、气动。用在工业控制系统中调整介质的方向、流量、速度和其他的参数。电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
迪普马部分系列型号：
MD1D-S18/55-110V
RQRM3-P3/1/A/M/51N-A230K1电磁卸荷阀
MPPE-3-1/8-10-420-B
MVR-SP/51叠加阀
MPPE-3-1/8-2,5-010-B
MPPE-3-1/4--B
MVR-SPT/51单向阀
DS3-S4/10N-D24K1电磁方向阀
RM2-W4/31N压力控制阀
MD1L-S3/10N-D12K1
MD1D-RK/55230V/50HZ
MD1L-S1/10N-D12K1
VR5-I1/32板式单向阀
MD1D-S8/55-
MD1D-23TA/5024V
MD1D-TA/55D4D-S3/50DS5-S3
MD1D-RK002/50-24V
MPPE-|比例减压阀
MCD5-SP/51N叠加阀
PRED3-350/10N-D24K1比例压力阀
MPPES-3-1/8-6-010
BOBINAC22-D24K1/10线圈
MRQ4-SP/M1/51叠加式溢流阀
GP1-0034R95B/20NH液压泵
LC40-QD4/10V插装阀
MPPE-3-1/8-2,5-420-B
MPPE-3-1/2--B
PSP6/21N-K1/K压力继电器
RQ5-P6/41板式溢流阀
MD1L-4TA/10N-D12K1
MZD3/50减压阀
E5P4-S3/E/40N-D24K1电液换向阀
PST2/21N-K1/K压力继电器
BOBINAC25,4-A230K1/11线圈
RQ4M4-SP/51压力控制阀
DSE3-C26/10N-D24K1比例方向阀
MPPE-3-1/2-6-010-B
MD1D-23TA/5024V
MD1D-S1/50-24VR
E5P4-S3/E/40N-A230K1电液换向阀
MPPES-3-1/4-2-420
MPPES-3-1/2-6-420
MD1D-S3/50-24VDC
MD1D-S3/55-230VAC
DS3-S3/10N
DS5-S3/12N-D24K1
MPPES-3-1/8-10-420
DS3-RK/10N-D00电磁换向阀
MD1D-S366/5024V
MERS-SB/50节流阀
DSE3-A26/10N-D24K1比例方向阀
MD1D-2TA/50
DS5-S1/12N-D24K1电磁换向阀
MD1-TA/55RM45/MPCRQ
DSE5-A30/10N-D24K1比例方向阀
DSP7-S3/20N-EE/D24K1电液换向阀
MD1D-RK/50
BOBINAC22-D12K1/10线圈
EDM-M232-10E0比例放大器
PTH-400/20E1-K10压力传感器
DS5-S2/12N-D24K1电磁方向阀
MD1D-2TA/50-24V
DS5-TA/12N-D24K1电磁换向阀
MPPE-3-1/4-2,5-010-B
EDM-M212-20E0比例放大器
MPPES-3-1/8-6-420
MD1D-2TA/5524V/50CA
MPPE-3-1/2-6-420-B
MD1D-S2/50-24V
MD1D-S2/5012V
MD1D-S3/50
MD1D-S4/50
MD1D-RK/50-24V/CM
RQM5-P5/A/60N-D24K1板式电磁溢流阀
MD1D-TA/55
MDD44-S1/5024V
MVR-ST/51单向阀
MD1D-TA/50-24VDC
MD1D-TA/55-230VAC
DS3-TC/10N
DS5-SB1/12N-D24K1
MPPES-3-1/2-2-420
MPPES-3-1/4-10-420
RQM3-P6/A/60N-A230K1溢流阀
EDM-M211-20E0比例放大器
EDM-M231-20E0比例放大器
MPPES-3-1/4-6-420
MD1D-3TC18/5024VDCDUPL,
MD1D-2TC/5024VDUPLOMATIC
MD1D-S6/50-24V
MD1D-RK002/50-24VINE
MD1D-S2/5524V/60CA
MPPE-3-1/2-1-010-B
DT03-2E/10/24VDC电磁锥式方向阀
VPPM-073PC-R00S/10N000柱塞泵
MD1D-S1/5524V/50CA
VPP4M-SA/40单向阀
E5P4-S1/E/40N-D24K1电液换向阀
MD1D-S1/55110V/50CA
RQM5-P6/A/60N-A230K1板式电磁溢流阀
MPPES-3-1/4-2-010
MD1D-S1/50-12V/CM
MVR-RS/P/50单向阀
DS5-TA/12N-A230K1电磁换向阀
MD1D-23TA/55110V/50CADUPL,
MD1D-2TA/5012V
DS3-S3/10N-D28K1电磁换向阀
MD1D-S4/5524V/50CA
MPPE-3-1/4-1-420-B
MD1D-RK/55110V/50CA
DSE3-C08/10N-D24K1比例方向阀
MD1D-S10/50-24VDC
MD1D-S10/55-230VAC
DS3-S11/10N
DS5-S11/12N-D24K1
MD1D-S3/55MD1D-S1/55
MD1D-TA/50
PTH-250/20E1-K10压力传感器
MD1D-S4/55110V/5OCA
DSE5G-C60/10V-E0K11/B比例方向阀
MDD44-S1/55110V/50HZ
MPPE-3-1/8-6-420-B
LP40-Q/10V插装阀阀盖
MPPES-3-1/2-2-010
MCD6-D/51N压力控制阀
PRE25-350/10N-D24K1比例压力阀
MPPES-3-1/8-10-010
RM2-W5/31N压力控制阀
PSC-32D/20液压安装支架
MPPES-3-1/2-10-010
MD1D-S4/5024V
MD1D-RK/5024V
MD1D-RK/5012V
BOBINAC31-D12K1/20线圈
DSPE7-C150/11N-II/D24K1比例方向阀
MDT-SA1/1024V
MPPES-3-1/4-PU-PO-010
MDD44-1TA/55110V/50HZC
MD1D-S4/5012VMPPES-3-1/4-6-010
MPPE-3-1/8-1-420-B
MD1D-TC/50-24VDCMD1D-TC/55-230VA
ERS4M-SA/40节流阀
MD1D-S2/55-230VAC
DS3-S2/10N
DS5-S2/12N-D24K1
C22-D28K1/10线圈
MPPE-3-1/2-10-010-B
DS3-S3/10N-D24K1电磁换向阀
DSP7-TA/20N-IE/D24K1电液换向阀
C22-D220K1/20线圈
DXJ3-D0L10/10N-E0K11伺服阀
MD1D-S3/55220V-50CA
MDD44-S1/55
MDD44-TA/55110V/50HZ
MCD6-SP/51N叠加阀
MPPES-3-1/2-6-010
RQ3-P5/41板式溢流阀
DS5-S4/12N-A230K1电磁方向阀
MERS-RD/50节流阀
MD1D-S3/55-230V-50HZ/CMDUPL
MD1D-S2/50-24VDC
UEIK-21/51-24比例放大器
E5P4-TA/E/40N-D24K1电液换向阀
CM-DS5/12手动应急装置
DS3-TB23/10N-D24K1电磁方向阀
PRE3-210/10N-D24K1比例压力阀
ERS4M-D/40节流阀
DS5-S3/12N-D24K1/CM电磁换向阀
MD1D-S4/55
MCD5-D/51N压力控制阀
DSE3-C16/10N-D24K1比例方向阀
PRED3G-210/11N-E0K11/B比例压力阀
MD1D-S1/50-24VDC
MD1D-S1/55-230VAC
DS3-S1/10N
DS5-S1/12N-D24K1
RQ4M5-D/51压力控制阀
MERS-D/50叠加阀
MPPES-3-1/4-PU-PO-420
MD1D-TA002/50
MD1D-S2/55220V/50CA
CP-DS3/10手动应急装置
DS3-S2/10N-A230K1电磁换向阀
MD1D-TA/50-24V/V/CMMD1L-S3/10ND00
RQM3-P5/A/60N-A230K1电磁溢流阀
MD1D-TC/5012V
MD1D-TA/55-230V-50HZ
MCD5-SBT/51N压力控制阀
BOBINAC20,6-A230K1/10线圈
MD1D-2TA/55110V/50CADUPLOM
DSE5-A60/10N-D24K1比例方向阀
MD1D-S1/50MD1D-RK/50
VPPM-046PC-R00S/10N000柱塞泵
MD1D-1RK24V-CMDETENT
MD1D-S6/50-24VDC
EX7S/L/107芯插头
MDD44-1TA/55
MD1D-S11/50-24VDC
MD1D-S11/55-230VAC
DS3-TA/10N
DS5-SA1/12N-D24K1
DS3-TA23/10N-D28K1电磁换向阀
种类
普通单向阀
(逆止阀或止回阀)
功用:只允许油液正向流动，不许反流。
分类:直通式、直角式
结构:阀体、阀心锥形、钢球式 、弹簧等
工作原理:液流从进油口流入时，A →B
液流从出油口流入时，A → B
开启压力:0、04--0、1MPa
做背压阀:Pk=0.2--0.6 MPa 3
液控单向阀
功用:正向流通，反向受控流通
方向控制阀
方向控制阀
结构:普通单向阀+液控装置
K不通压力油，A → B
工作原理〈
K通压力油，A → B
结构特点:B→ A，∵ PB=P工，很高
∴ 弹簧腔背压很大，pk很大时才能顶开阀心,影响可靠性。
故 可采用如下措施
1) 采用先导阀预先卸压
2) 采用外泄口回油降低背压
应用:∵液控单向阀具有良好的反密封性
∴ 常用于保压、锁紧和平衡回路
梭阀
相当于两个单向阀组合的阀
具有逻辑"或门"功能.在逻辑回路和程序控制回路中广泛运用,在手动---自动回路的转换上常用。
因梭阀在换向过程中存在路路通过程，因此当某一接口进气量或排气量非常小的时候，阀的前后不能产生使阀正常换向的压力差，使阀不能完全换向而中途停止，造成阀的动作失灵。所以在使用时因注意，不要在某一接口处采用变径接头造成通路过小。
双压阀
与门功能
快速排气阀
作用:是为了加快汽缸运动速度作快速排气的。
在给定条件下工作地汽缸杀毒很大程度上取决于控制阀的大小，如需要提高速度(尤其是需要提高单向速度时)，可安装一个快速排气阀，而不必承担大型控制阀的费用。
滑阀式换向阀
(1)换向阀的结构和工作原理
阀体:有多级沉割槽的圆柱孔
结构〈
阀芯:有多段环行槽的圆柱体
分类:
二位
按工作位置数分 < 三位 位:阀心相对于阀体的工作位置数。
四位
二通 按通路数分 < 三通 通: 阀体对外连接的主要油口数
四通 (不包括控制油和泄漏油口)
五通
电磁换向阀
液动换向阀
按控制方式分 <电液换向阀
机动换向阀
手动换向阀
滑阀式换向阀主体结构形式
滑阀式换向阀主体结构形式
图形符号含义:
1 位--用方格表示，几位即几个方格
2 通--↑ 不通-- ┴ 、┬ 箭头首尾和堵截符号与一个方格有几个交
点即为几通。
3 油口有固定方位和含义，p--进油口(左下)， T--回油口(右下) ,
A.B--与执行元件连接的工作油口(左、右上)。
4 弹簧--W、M，画在方格两侧
二位阀，靠弹簧的一格。
5 常态位置 〈 原理图中，油路应该连接在常态位置 三位阀，中间一格。
滑阀的中位机能
滑阀机能:换向阀处于常态位置时，阀中各油口的连通方式，对三位阀即中间位置各
油口的连通方式，所以称中位机能。
中位机能:三位换向阀处于中立位置时，阀中各油口的连通方式。
(3) 换向阀的主要性能
1) 工作可靠
2) 压力损失小
3) 内泄漏小
4) 换向时间与复位时间
5) 使用寿命长
(4) 操作方式
手动换向阀
特征:利用手动杠杆操纵阀芯运动以控制流向
分类:钢球定位式、 弹簧复位式。
多路换向阀
特征:是一种集中布置的组合式手动换向阀
串联式
分类:按组合方式有〈 并联式
顺序单动式
机动换向阀
特征:利用挡铁或凸轮使阀心运动以控制流向
分类:常为二位阀，有二位二通、三通、四通
举例:二位二通机动换向阀
组成:阀体、阀心、弹簧、滚轮等
常态: P→ A
工作原理〈
滚轮压下: P→ A
电磁换向阀
特征:利用电磁铁推力，推动阀心运动以控制流向。
二通 四通
分类:二位〈 三通 三位〈 等
四通 五通
举例:三位四通电磁换向阀:
组成:阀体、阀心、弹簧、电磁铁等
工作原理: 图示位置，P、A、B、T均不通
右电磁铁通电，P → A ， B → T
左电磁铁通电，P → B ， A → T
二位三通电磁换向阀:
工作原理 : 图示位置， P → A B ┴
电磁铁通电，P → B A ┴
符号:
交流(D)
电磁铁分类: 按电源分〈 直流(E)
本整形 干式
按内部有无油液〈
湿式 寿命长
液动换向阀
特征:利用压力油改变滑阀位置以控制流向
分类:二位、三位等
组成:
工作原理: 图示位置，p、A、B、均 → T
X1通压力油，p → A，B → T X2通压力油，p → B，A → T
电液换向阀
特征:利用电磁阀控制液动阀，以变换液流方向。
电磁阀(先导阀)
组成〈 〉 组合而成
液动阀(主阀)
工作原理:
电:p ┴ A、B → T
图示 〈
液:p 、A 、B、T均不通
电:p → A → 液动阀左腔，液动阀右腔 → B → T
1YA通电〈
液:p → A ，B → T
电:p → B → 液动阀右腔，液动阀左腔 → A → T
2YA通电〈
液:p → B，A → T 特点:(1) 阻尼调节器(又称换向时间调节器)，实为一叠加式单向节流阀，可叠放在
先导阀和主阀之间。
(2) 主阀心行程调节机构
(3) 预压阀-常装在以内控方式供油的电液换向阀中。 3 球阀式换向阀
特征:球阀式换向阀是座阀式换向阀的一种形式，通过改变钢球在阀体内的相对位置来改变流向。
自力式压力调节阀
自力式压力调节阀因为不需要其它外来能源如电源、气源，仅靠介质自身的能量来驱动，既节能又环保，使用方便，安装完毕后设定好压力值即可投入自动运行，所以在对控制精度要求不高，又缺乏电源、气源的场合，得到了越来越广泛的使用。此类控制阀快易优均有收录。但在使用过程中，一定要注意选型的特殊性，否则容易引起事故。在使用过程中，要注意使用的选型和安装环境，因此，详细了解自力式压力调节阀的工作原理和结构是非常重要的。
用途和适用范围
自力式压力调节阀(以下简称压力阀)是一种无需外来能源而只依靠调介质自身的压力变化进行自动调节压力的节能型产品.具有测量、执行、控制的综合功能。广泛适用于石油、化工、冶金、轻工等工业部门及城市供热、供嗳系统。本产品可用于非腐蚀性(最高温度350℃)的液体、气体和蒸汽等介质的压力控制装置。
