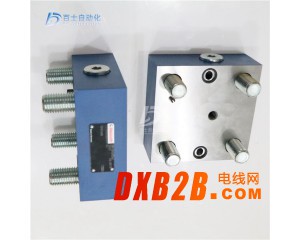

力士乐LC32A05D7X/插装阀
产品简介：
插装阀与我们所说的普通液压控制阀有所不同，它的通流量可达到1000L/min,通径可达200~250mm。阀芯结构简单，动作灵敏，密封性好。它的功能比较单一，主要实现液路的通或断，与普通液压控制阀组合使用时，才能实现对系统油液方向、压力和流量的控制。
力士乐液压部分系列型号：
R902223286 A7VO80HD1/63L-NZB01
R902040166 A7VO80HD1/63R-NPB01
R902052148 A7VO80HD1/63R-NSB01
R909610385 A7VO80HD1/63R-NZB01
R902237385 A7VO80HD1/63R-NZB01
R902036931 A7VO80HD1D/63L-NZB01-S
R902011547 A7VO80HD1G/63L-NZB01
R902070934 A7VO80HD2/63L-NZB01
R902009616 A7VO80HD2G/63L-NPB01
R902248216 A7VO80LA1S/63R-NZB02
R902248472 A7VO80LA1S5/63R-NSB02
R909611239 A7VO80LG1E/63L-NPB01
R909611175 A7VO80LG2H5/63L-NZB01
R902000457 A7VO80LG2H5/63R-NZB01
R902050899 A7VO80LR/63L-NPB01
R902050994 A7VO80LR/63L-NSB01
R909610387 A7VO80LR/63L-NZB01
R902170347 A7VO80LR/63L-NZB01
R902241718 A7VO80LR/63L-NZB01
R902217877 A7VO80LR/63L-NZB01
R902009716 A7VO80LR/63R-NPB01
R902092155 A7VO80LR/63R-NPB01-E
R902054193 A7VO80LR/63R-NSB01
R909610382 A7VO80LR/63R-NZB01
R902222488 A7VO80LR/63R-NZB01
R902239601 A7VO80LR/63R-NZB01
R902045246 A7VO80LR/63R-VZB01
R902018438 A7VO80LR3H1/63L-NZB01
R902018435 A7VO80LR3H1/63R-NZB01
R902035329 A7VO80LRD/63L-NPB01
R902050998 A7VO80LRD/63L-NSB01
R909610558 A7VO80LRD/63L-NZB01
R902021733 A7VO80LRD/63R-NPB01
R902052146 A7VO80LRD/63R-NSB01
R909610557 A7VO80LRD/63R-NZB01
R902084452 A7VO80LRDG/63L-NZB01
R902077254 A7VO80LRDG/63R-NZB01
R902065522 A7VO80LRDH1/63L-NPB01
R902009739 A7VO80LRDH1/63L-NZB01
R902223426 A7VO80LRDH1/63L-NZB01
R902014073 A7VO80LRDH1/63L-PZB01-S
R902050635 A7VO80LRDH1/63R-NPB01
R902227981 A7VO80LRDH1/63R-NPB01
R902009736 A7VO80LRDH1/63R-NZB01
R902233323 A7VO80LRDH1/63R-VZB01
R902000363 A7VO80LRDH2/63R-NPB01
R902065547 A7VO80LRDH5/63L-NPB01
R902049292 A7VO80LRDH5/63L-NZB01
R902040226 A7VO80LRDH6/63L-NZB01
R902021767 A7VO80LRDH6/63R-NZB01
R902030862 A7VO80LRDM/63R-NZB01
R902099120 A7VO80LRDS/63R-NZB01
R909611107 A7VO80LRG/63L-NZB01
R902024560 A7VO80LRG/63R-NPB01
R902043814 A7VO80LRG/63R-NZB01
R902086735 A7VO80LRG/63R-VZB01
R902047202 A7VO80LRGH1/63L-NZB01
R902000296 A7VO80LRGH1/63R-NZB01
R902068695 A7VO80LRGH2/63R-NZB01
R902073576 A7VO80LRGH5/63L-NZB01
R902094661 A7VO80LRH1/63L-NPB01
R909610388 A7VO80LRH1/63L-NZB01
R902233431 A7VO80LRH1/63L-NZB01
R902218643 A7VO80LRH1/63L-NZB01
R902016774 A7VO80LRH1/63L-PZB01-S
R902043930 A7VO80LRH1/63L-VZB01
R902043801 A7VO80LRH1/63L-VZB01-S
R902011696 A7VO80LRH1/63R-NPB01
R909610383 A7VO80LRH1/63R-NZB01
R902231401 A7VO80LRH1/63R-NZB01
R902218641 A7VO80LRH1/63R-NZB01
R902016522 A7VO80LRH1/63R-PZB01-S
R902036838 A7VO80LRH1/63R-VZB01
R902043500 A7VO80LRH2/63R-NZB01
R902110134 A7VO80LRH6/63L-NZB01
R902067500 A7VO80LRU/63R-NPB01
R902092614 A A7VO160LG2D/63L-NSD01-ES
R902047235 A A7VO160LG2D/63L-NSD01-S
R910967694 AE A7VO355HD1D/63R-VPH02
R902412592 AE A7VLO250DR/63R-PPB01
R910983628 AE A7VLO250DR/63R-PPB02
R902444493 AE A7VLO250LRD/63R-PPB02
R910985965 AE A7VLO250LRD/63R-VPB02
R902421695 AE A7VLO355DR/63R-PPH02
R910945621 AE A7VLO355LRDH1/63L-PPH02
R910946210 AE A7VLO355LRDH1/63L-PPH02V
R910979393 AE A7VLO500DR/63R-VPH02-SO22
R902424008 AH A7VO250DR/63L-VPB02
R902421849 AH A7VO250DR/63R-VPB02
R902434464 AH A7VO250DR/63R-VPB02-SO22
R902406780 AH A7VO250DR/63R-VPB02E
R902421309 AH A7VO250DR/63R-VSB02V
R902428550 AH A7VO250DR/63R-VZB02-SO22
R902438676 AH A7VO250DRG/63L-VPB02
R902421850 AH A7VO250DRG/63R-VPB02
R902443304 AH A7VO250DRG/63R-VPB02-SO22
R902421851 AH A7VO250EP1D/63L-VPB02-SO36
R902429695 AH A7VO250EP2D/63R-VPB02
R902430805 AH A7VO250EP2D/63R-VPB02-SO15
R902421852 AH A7VO250EP2D/63R-VPB02-SO36
R902431676 AH A7VO250HD1D/63L-VPB02-SO39
R902421853 AH A7VO250HD1D/63R-VPB02
R902422206 AH A7VO250LRD/63L-VPB02
R902421379 AH A7VO250LRD/63R-VPB02
R902428974 AH A7VO250LRD/63R-VPB02-SO22
R902424697 AH A7VO250LRDH1/63R-VPB02
R902446988 AH A7VO250LRDH2/63R-VPB02
R902421855 AH A7VO250LRDH3/63R-VPB02
R902430521 AH A7VO250LRG/63R-VPB02
R902429867 AH A7VLO250DR/63L-VZB01-SO41
R910995411 AL A7VO250DR/63L-VPB02
R902439468 AL A7VO250FR/63L-VPB01-SO24
R902439463 AL A7VO250FR/63L-VPB01-SO24
R902439464 AL A7VO250FR/63L-VPB01-SO24
R902439469 AL A7VO250FR/63L-VPB01-SO24
R902439467 AL A7VO250FR/63L-VPB01-SO24
R902439470 AL A7VO250FR/63L-VPB01-SO24
R902439465 AL A7VO250FR/63L-VPB01-SO24
R902439466 AL A7VO250FR/63L-VPB01-SO24
R910986061 AL A7VO250FR/63L-VPB01-SO24
R910985804 AL A7VO250FR/63L-VPB02-SO24
R902425126 AL A7VO250FR/63L-VPB19-SO24
R902408510 AL A7VO250FR/63L-VZB01-SO24
R902446160 AL A7VO250FR/63R-VPB01-SO24
R910992428 AL A7VO250HD1D/63L-PZB01
R902454218 AL A7VO250HD1D/63L-VZB01
R910978912 AL A7VO250LRD/63L-PZB02-SO34
R902418038 AL A7VO250LRD/63L-VZB02-SO10
R902449668 AL A7VO250LRD/63R-VPB02
R902412137 AL A7VO250LRDN1/63L-VZB02
R902404512 AL A7VO355FR/63L-VPH01-SO23
R902432432 AL A7VO355FR/63L-VZH01-SO23
R902446400 AL A7VO355FR/63R-VPH01-SO23
R902445960 AL A7VO355FR/63R-VPH01-SO23
R902414150 AL A7VO500HD1D/63L-VZH01
R902414305 AL A7VO500HD2D/63L-VZH01
R902449669 AL A7VO500LRDH2/63R-VPH02
R910994460 AL A7VLO250LRD/63L-PZB02
R902454400 AL A7VLO250LRD/63R-VZB01-SO9
R910968448 AL A7VLO250LRG/63L-PZB02-SO7
R910971583 AL A7VLO500HD1D/63L-PZH01-SO6
R910971448 AL A7VLO500HD3D/63L-PZH01-SO6
R910971664 AL A7VLO500LRD/63L-PZH02-SO55
R902413244 AL A7VLO500LRD/63L-VZH02-SO55
R902455740 AL A7VLO500LRD/63R-VZH01-SO42
R902455477 AL A7VLO500LRD/63R-VZH02-SO42
R910971725 AL A7VLO500LRG/63L-PZH02-SO11
力士乐REXROTH轴向柱塞变量泵A10VO 5X系列
R902437437 AA10VO85DFR/52R-PSC12N00
R902547867 AA10VO85DRF/53L-VUC12K07
R902432555 AA10VO5EK1/52R-VCX14N00
R902551239 AA10VO18DR/53L-VSC12N00
R902485944 AA10VO18DR/53L-VSC12N00
R902548916 AA10VO18DR/53R-VSC12K01
R902548915 AA10VO18DR/53R-VSC12N00
R902491964 AA10VO18DRF/53R-VSC12N00
R902477105 AA10VO18DRG/53R-VPC12N00
R902455866 AA10VO18DRS/5*UNGUEL***0'BASIC'
R902455864 AA10VO18DRS/5*UNGUEL***0'BASIC'
R902519263 AA10VO18DRS/53R-VSC12K01
R902459765 AA10VO18DRS/53R-VSC12N00
R902560925 AA10VO18DRS/53L-VUC12K01
R902502278 AA10VO18ED72/53R-VSC11N00P-S1457
R902536433 AA10VO18ED72/53R-VSC11N00P-S2111
R902553886 AA10VO18ED72/53R-VSC11N00P-S2111
简介
插装阀基本组件
组件由阀芯、阀套、弹簧和密封圈组成。根据用途不同分为方向阀组件、压力阀组件和流量阀组件。同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。三种组件均有两个主油口A 和B、一个控制口x 。
方向阀组件
方向阀组件
流量阀组件
流量阀组件
压力阀组件
压力阀组件
插装阀原理
设计因素
插装阀和其阀孔的设计通用性的重要性在于大批量生产。就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。此外，不同功能的阀可采用同一规格阀腔，例如:单向阀、锥阀、流量调节阀、节流阀、两位电磁阀等等。如果同一规格、不同功能的阀无法采用不同阀体，那么阀块的加工成本势必增加，插装阀的优势就不复存在。
插装阀在流体控制功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量控制阀和顺序阀。通用性在流体动力回路设计和机械实用性的延伸，充分展示了插装阀对系统设计者和应用者的重要性。由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
体积小、成本低
批量生产的对用户益处在阀块还未装配线终点时就已显现。采用插装阀设计的整套控制系统可为用户大大减少制造工时;该控制系统的每个元件在组装成集成阀块前就可进行独立测试;集成块在发给用户之前就可进行整体测试。
由于必须安装的元件和连接的管路大大减少，为用户节省大量的制造工时。由于系统污染物的减少，泄漏点的减少和装配错误的降低，使可靠性显著提高。插装阀的应用实现了系统的高效、方便。
以轮式装载机为例，采用插装阀集成块来代替故障不断、难以诊断和维修的动力传动控制装置。原有控制系统有60多个连接管件和19个独立元件。用来替代的整体特制集成块上只有11个管件和17个元件。体积为12 x 4 x 5立方英寸，是原系统所占空间的20%。采用插装阀的特点如下:
减少安装时间 减少泄漏点 减少易污染源 减少维修时间(因为插装阀无需取下管接头配件即可更换)
功能全、应用广泛
插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。在常被忽视的工业领域中，插装阀的应用在不断的扩大。特别是在许多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。在某些应用场合，插装阀是提高生产力和竞争力的选择
新型插装阀的功能正不断被开发出来。这些新开发成果将保证将来可持续的生产效益。过去的经验证明:想象力的贫乏是采用插装阀实现生产既期效益的限制。
插装阀单元的工作状态 记油口A、B、x的压力分别为pA、pB、px， 作用面积分别为AA、AB、Ax， 阀芯上端复位弹簧力为Ft ， 当 pxAx + Ft >pAAA + pBAB 时 阀口关闭 ; 当 pxAx + Ft ≤ pAAA+ pBAB 时 阀口开启。
实际工作时，阀芯的受力状况是通过油口x的通油方式控制的。
X通回油箱，阀口开启;
x与进油口相通，阀口关闭。
改变油口通油方式的阀称为先导阀。
插装阀的应用
三通阀 由两个方向阀组件并联而成，对外形成一个压力油口、一个工作油口和一个回油口。三通插装阀的工作状态数取决于先导换向阀的工作位置数。
四通阀由两个三通阀并联而成
先导阀可以是一个三位四通换向阀，见动画。
先导阀也可以是两个二位四通换向阀或四个二位三通换向阀，见动画。
四通插装阀的工作状态数取决于先导换向阀的工作位置数。
