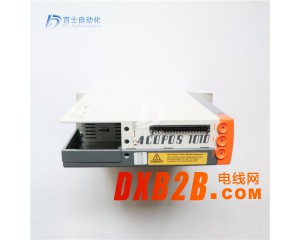

基本信息

中文名称

伺服驱动器



外文名称

servo drives





别    名

伺服控制器、伺服放大器



实    质

控制伺服电机的一种控制器



目录

1工作原理

2基本要求

3控制方式

4相关参数

5应用领域

工作原理





处理器

目前主流的伺服驱动器均采用数字信号处理器（DSP）作为控制核心，可以实现比较复杂的控制算法，实现数字化、网络化和智能化。功率器件普遍采用以智能功率模块（IPM）为核心设计的驱动电路,IPM内部集成了驱动电路,同时具有过电压、过电流、过热、欠压等故障检测保护电路,在主回路中还加入软启动电路,以减小启动过程对驱动器的冲击。功率驱动单元首先通过三相全桥整流电路对输入的三相电或者市电进行整流，得到相应的直流电。经过整流好的三相电或市电，再通过三相正弦PWM电压型逆变器变频来驱动三相永磁式同步交流伺服电机。功率驱动单元的整个过程可以简单的说就是AC-DC-AC的过程。整流单元（AC-DC）主要的拓扑电路是三相全桥不控整流电路。



研究

随着伺服系统的大规模应用，伺服驱动器使用、伺服驱动器调试、伺服驱动器维修都是伺服驱动器在当今比较重要的技术课题，越来越多工控技术服务商对伺服驱动器进行了技术深层次研究。



基本要求

伺服进给系统的要求



1、调速范围宽



2、定位精度高



3、有足够的传动刚性和高的速度稳定性



4、快速响应，无超调



为了保证生产率和加工质量，除了要求有较高的定位精度外，



还要求有良好的快速响应特性，即要求跟踪指令信号的响应要快，因为数控系统在启动、制动时，要求加、减加速度足够大，缩短进给系统的过渡过程时间，减小轮廓过渡误差。



5、低速大转矩，过载能力强



一般来说，伺服驱动器具有数分钟甚至半小时内1.5倍以上的过载能力，在短时间内可以过载4～6倍而不损坏。



6、可靠性高



要求数控机床的进给驱动系统可靠性高、工作稳定性好，具有较强的温度、湿度、振动等环境适应能力和很强的抗干扰的能力。



对电机的要求



1、从最低速到最高速电机都能平稳运转，转矩波动要小，尤其在低速如0.1r/min或更低速时，仍有平稳的速度而无爬行现象。



2、电机应具有大的较长时间的过载能力，以满足低速大转矩的要求。一般直流伺服电机要求在数分钟内过载4～6倍而不损坏。



3、为了满足快速响应的要求，电机应有较小的转动惯量和大的堵转转矩，并具有尽可能小的时间常数和启动电压。



4、电机应能承受频繁启、制动和反转。



控制方式

数控机床中伺服驱动器控制按其结构可分成开环控制和闭环（半闭环）控制。如果详细分类，开环控制又可分为普通型和反馈补偿型，闭环（半闭环）控制也可分为普通型和反馈补偿型。[1]



反馈补偿型开环控制

开环系统的精度较低，这是由于伺服驱动器的步距误差、起停误差、机械系统的误差都会直接影响到定位精度。应采用补偿型进行改进，这种系统且有开环与闭环两者的优点，即具有开环的稳定性和闭环的精确性。不会因为机床的谐振频率、爬行、失动等引起系统振荡。反馈补偿型开环控制不需要间隙补偿和螺距补偿。



闭环控制

由于开环控制的精度不能很好地满足机床的要求，为了提高伺服驱动器的控制精度，最根本的办法是采用闭环控制方式。即不但有前身控制通道，而且有检测输出的反馈通道，指令信号与反馈信号比较后得到偏差信号，形成以偏差控制的闭环控制系统。



半闭环控制

对于闭环控制系统，合理的设计可以得到可靠的稳定性和很高的精度，但是直接测量工作台的位置信号需要用如光栅、有磁尺或直线感应同步器等安装、维护要求较高的位置检测装置。通过对传动轴或丝杠角位移的测量，可间接地获得位置输出量的等效反馈信号。由于这部分传动引起的误差不能被闭环系统中不包含从旋转轴到工作台之间的传动链，因此这部分传动引起的误差不能被闭环系统自动补偿，所以称这种由等效反馈信号构成的闭环控制系统为半闭环伺服驱动器，这种控制方式称为半闭环控制方式。



反馈补偿型的半闭环控制

这种伺服驱动器控制补偿原理与开环补偿系统相同，由旋转变压器和感应同步器组成的两套独立的测量系统均以鉴幅方式工作。该系统的缺点是成本高，要用两套检测系统，优点是比全闭环系统调整容易，稳定性好，适合用做高精度大型数控机床的进给驱动。



相关参数

在自动化设备中，经常用到伺服电机，特别是位置控制，



大部分品牌的伺服电机都有位置控制功能，通过控制器发出脉冲来控制伺服电机运行，



脉冲数对应转的角度，脉冲频率对应速度（与电子齿轮设定有关），



当一个新的系统，参数不能工作时，首先设定位置增益，确保电机无噪音情况下，尽量设大些，



转动惯量比也非常重要，可通过自学习设定的数来参考，



然后设定速度增益和速度积分时间，确保在低速运行时连续，位置精度受控即可。[2]



位置比例增益

设定位置环调节器的比例增益。设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调。参数数值由具体的伺服系统型号和负载情况确定。



位置前馈增益

设定位置环的前馈增益。设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡。不需要很高的响应特性时，本参数通常设为0表示范围：0~100%



速度比例增益

设定速度调节器的比例增益。设置值越大，增益越高，刚度越大。参数数值根据具体的伺服驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较大的值。



速度积分时间常数

设定速度调节器的积分时间常数。设置值越小，积分速度越快。参数数值根据具体的伺服驱动系统型号和负载情况确定。一般情况下，负载惯量越大，设定值越大。在系统不产生振荡的条件下，尽量设定较小的值。



速度反馈滤波因子

设定速度反馈低通滤波器特性。数值越大，截止频率越低，电机产生的噪音越小。如果负载惯量很大，可以适当减小设定值。数值太大，造成响应变慢，可能会引起振荡。数值越小，截止频率越高，速度反馈响应越快。如果需要较高的速度响应，可以适当减小设定值。



最大输出转矩设置

设置伺服驱动器的内部转矩限制值。设置值是额定转矩的百分比，任何时候，这个限制都有效定位完成范围设定位置控制方式下定位完成脉冲范围。本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为 ON，否则为OFF。



在位置控制方式时，输出位置定位完成信号，加减速时间常数设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间。加减速特性是线性的到达速度范围设置到达速度在非位置控制方式下，如果伺服电机速度超过本设定值，则速度到达开关信号为ON，否则为 OFF。在位置控制方式下，不用此参数。与旋转方向无关。



手动调整增益参数

调整速度比例增益KVP值。当伺服系统安装完后，必须调整参数，使系统稳定旋转。首先调整速度比例增益KVP值．调整之前必须把积分增益KVI及微分增益KVD调整至零，然后将KVP值渐渐加大；同时观察伺服电机停止时足否产生振荡，并且以手动方式调整KVP参数，观察旋转速度是否明显忽快忽慢．KVP值加大到产生以上现象时，必须将KVP值往回调小，使振荡消除、旋转速度稳定。此时的KVP值即初步确定的参数值。如有必要，经KⅥ和KVD调整后，可再作反复修正以达到理想值。



调整积分增益KⅥ值。将积分增益KVI值渐渐加大，使积分效应渐渐产生。由前述对积分控制的介绍可看出，KVP值配合积分效应增加到临界值后将产生振荡而不稳定，如同KVP值一样，将KVI值往回调小，使振荡消除、旋转速度稳定。此时的KVI值即初步确定的参数值。



调整微分增益KVD值。微分增益主要目的是使速度旋转平稳，降低超调量。因此，将KVD值渐渐加大可改善速度稳定性。



调整位置比例增益KPP值。如果KPP值调整过大，伺服电机定位时将发生电机定位超调量过大，造成不稳定现象。此时，必须调小KPP值，降低超调量及避开不稳定区；但也不能调整太小，使定位效率降低。因此，调整时应小心配合。



自动调整增益参数

现代伺服驱动器均已微计算机化，大部分提供自动增益调整( autotuning)的功能，可应付多数负载状况。在参数调整时，可先使用自动参数调整功能，必要时再手动调整。



事实上，自动增益调整也有选项设置，一般将控制响应分为几个等级，如高响应、中响应、低响应，用户可依据实际需求进行设置。



位置比例增益



1、设定位置环调节器的比例增益；



2、设置值越大，增益越高，刚度越大，相同频率指令脉冲条件下，位置滞后量越小。但数值太大可能会引起振荡或超调；



3、参数数值由具体的伺服系统型号和负载情况确定。



位置前馈增益



1、设定位置环的前馈增益；



2、设定值越大时，表示在任何频率的指令脉冲下，位置滞后量越小；



3、位置环的前馈增益大，控制系统的高速响应特性提高，但会使系统的位置不稳定，容易产生振荡；



4、不需要很高的响应特性时，本参数通常设为0表示范围：0~100%。



速度比例增益



1、设定速度调节器的比例增益；



2、设置值越大，增益越高，刚度越大。参数数值根据具体的伺服驱动系统型号和负载值情况确定。一般情况下，负载惯量越大，设定值越大；



3、在系统不产生振荡的条件下，尽量设定较大的值。



速度积分时间常数



1、设定速度调节器的积分时间常数；



2、设置值越小，积分速度越快。参数数值根据具体的伺服驱动系统型号和负载情况确定。一般情况下，负载惯量越大，设定值越大；



3、在系统不产生振荡的条件下，尽量设定较小的值。



速度反馈滤波因子



1、设定速度反馈低通滤波器特性；



2、数值越大，截止频率越低，电机产生的噪音越小。如果负载惯量很大，可以适当减小设定值。数值太大，造成响应变慢，可能会引起振荡；



3、数值越小，截止频率越高，速度反馈响应越快。如果需要较高的速度响应，可以适当减小设定值。



最大输出转矩设置



1、设置伺服电机的内部转矩限制值；



2、设置值是额定转矩的百分比；



3、任何时候，这个限制都有效定位完成范围；



4、设定位置控制方式下定位完成脉冲范围；



5、本参数提供了位置控制方式下驱动器判断是否完成定位的依据，当位置偏差计数器内的剩余脉冲数小于或等于本参数设定值时，驱动器认为定位已完成，到位开关信号为 ON，否则为OFF；



6、在位置控制方式时，输出位置定位完成信号，加减速时间常数；



7、设置值是表示电机从0~2000r/min的加速时间或从2000~0r/min的减速时间；



8、加减速特性是线性的到达速度范围；



9、设置到达速度；



10、在非位置控制方式下，如果电机速度超过本设定值，则速度到达开关信号为ON，否则为OFF；



11、在位置控制方式下，不用此参数；



12、与旋转方向无关。



应用领域

伺服驱动器广泛应用于注塑机领域、纺织机械、包装机械、数控机床领域等。
