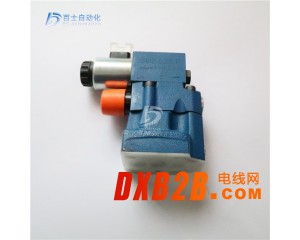

力士乐DBW10A2-5X/315-6EG24N9K4电磁溢流阀
产品简介：
电磁溢流阀是由溢流阀和电磁换向阀组合而成。在液压系统中的主要用途，除起到溢流阀的全部作用外，还能采用电气控制，使系统卸荷或实现多级压力控制，并可在先导阀和主阀之间加装缓冲器，以适应不同的卸荷要求。根据用途不同，电磁溢流阀可分为O型(常闭)和H型(常开)。
力士乐液压部分系列型号：
R900965272 4WEH22HD7X/6EG24N9EK4/43B10
R900931023 4WEH22HD7X/6EG24N9EK4/B08
R901024377 4WEH22HD7X/6EG24N9EK4/B08P4,5
R900760244 4WEH22HD7X/6EG24N9EK4/B10
R901144297 4WEH22HD7X/6EG24N9EK4/B10V
R900936774 4WEH22HD7X/6EG24N9ES2K4
R901299391 4WEH22HD7X/6EG24N9ES2K4/B10
R900721239 4WEH22HD7X/6EG24N9ESDKL/B10
R900729944 4WEH22HD7X/6EG24N9ESDL/B10
R901285315 4WEH22HD7X/6EG24N9ESK4/10B10
R900758947 4WEH22HD7X/6EG24N9ESK4/B10
R901071048 4WEH22HD7X/6EG24N9ETDKL/B10
R901056629 4WEH22HD7X/6EG24N9ETDKL/B10P4,5
R901121138 4WEH22HD7X/6EG24N9ETK4
R978903521 4WEH22HD7X/6EG24N9ETK4/B08
R900959214 4WEH22HD7X/6EG24N9ETK4/B10
R901352793 4WEH22HD7X/6EG24N9ETS2DK6L/B10
R901028400 4WEH22HD7X/6EG24N9ETS2DKL/B10
R900949350 4WEH22HD7X/6EG24N9ETS2K4
R900958239 4WEH22HD7X/6EG24N9ETS2K4/10B10
R900741985 4WEH22HD7X/6EG24N9ETS2K4/B10
R900970941 4WEH22HD7X/6EG24N9ETS2K4/B10V
R900761318 4WEH22HD7X/6EG24N9ETSK4/B10
R979006223 4WEH22HD7X/6EG24N9ETZ4/B12
R900941585 4WEH22HD7X/6EG24N9K4
R900719347 4WEH22HD7X/6EG24N9K4/12
R901295810 4WEH22HD7X/6EG24N9K4/B10
R900763658 4WEH22HD7X/6EG24N9K4QMABG24
R900975793 4WEH22HD7X/6EG24N9K4QMAG24
R901352805 4WEH22HD7X/6EG24N9S2DK6L
R901338120 4WEH22HD7X/6EG24N9S2DKL
R900559185 4WEH22HD7X/6EG24N9S2DZL
R900976442 4WEH22HD7X/6EG24N9S2K4
R900701006 4WEH22HD7X/6EG24N9S2K4/V
R900917518 4WEH22HD7X/6EG24N9S2Z5L
R900931287 4WEH22HD7X/6EG24N9SDKL
R900936783 4WEH22HD7X/6EG24N9SK4/P4,5
R901402683 4WEH22HD7X/6EG24N9SK4/V
R901289242 4WEH22HD7X/6EG24N9SK4/V=CSA
R900761145 4WEH22HD7X/6EG24N9TDKL
R901022073 4WEH22HD7X/6EG24N9TDKL/V
R901042686 4WEH22HD7X/6EG24N9TK4
R900748645 4WEH22HD7X/6EG24N9TK4/B15
R900974105 4WEH22HD7X/6EG24N9TSK4
R901020383 4WEH22HD7X/6EG24N9TSK4=SA
R900917967 4WEH22HD7X/6EG24N9Z4/42B10
R901066621 4WEH22HD7X/6EG24NEK4/B10
R901121142 4WEH22HD7X/6EG24DXB2B.COM，高温线K4/11B10
R900978910 4WEH22HD7X/6EG24DXB2B.COM，高温线K4/B10
R901351880 4WEH22HD7X/6EG24DXB2B.COM，高温线K4/B10D3
R901198727 4WEH22HD7X/6EG24DXB2B.COM，高温线K4/B10P4,5
R900911198 4WEH22HD7X/6EG24DXB2B.COM，高温线Z4
R900786891 4WEH22HD7X/6EG48N9ETK4/B10
R900972105 4WEH22HD7X/6EG48N9ETSK4/B10
R900972104 4WEH22HD7X/6EG48N9SK4
R900965692 4WEH22HD7X/6EG60N9ETS2K4/B10
R901086053 4WEH22HD7X/6EG96N9K4
R901042970 4WEH22HD7X/6EW100N9ETS2DL/B10
R901115458 4WEH22HD7X/6EW100N9ETS2K4/B10
R900913690 4WEH22HD7X/6EW110N9DL
R901274235 4WEH22HD7X/6EW110N9EK4/B08V
R900700893 4WEH22HD7X/6EW110N9EK4/B10
R901273810 4WEH22HD7X/6EW110N9EK4/B10P4,5
R901328096 4WEH22HD7X/6EW110N9ESDA/B10V
R900913693 4WEH22HD7X/6EW110N9ESDL
R901092959 4WEH22HD7X/6EW110N9ESK4/B10
R978899267 4WEH22HD7X/6EW110N9ETDAL/B08
R978006998 4WEH22HD7X/6EW110N9ETDAL/B12V=CSA
R978026157 4WEH22HD7X/6EW110N9ETDL/H10
R901152148 4WEH22HD7X/6EW110N9ETK4
R978910224 4WEH22HD7X/6EW110N9ETK4/B08=CSA
R900726490 4WEH22HD7X/6EW110N9ETK4/B10
R901157011 4WEH22HD7X/6EW110N9ETS2K4/B10
R978025283 4WEH22HD7X/6EW110N9ETSDA
R901263899 4WEH22HD7X/6EW110N9ETSDAL/B10=CSA
R901117048 4WEH22HD7X/6EW110N9K4
R900245215 4WEH22HD7X/6EW110N9K4/B08
R978030695 4WEH22HD7X/6EW110N9K4/V
R900923266 4WEH22HD7X/6EW110N9S2DKL
R900710944 4WEH22HD7X/6EW110N9S2K4
R901010175 4WEH22HD7X/6EW110N9S2K4/V
R900913886 4WEH22HD7X/6EW110N9S2Z4
R978024567 4WEH22HD7X/6EW110N9TK4/V
R901092963 4WEH22HD7X/6EW110N9TS2K4
R900907591 4WEH22HD7X/6EW110N9Z5L
R901374077 4WEH22HD7X/6EW110DXB2B.COM，高温线DAL/B10
R900968419 4WEH22HD7X/6EW127N9ETK4/B10
R900964058 4WEH22HD7X/6EW127N9K4
R979006138 4WEH22HD7X/6EW220N9ETS2Z4
R901054670 4WEH22HD7X/6EW230N9DKL
R900910342 4WEH22HD7X/6EW230N9EDZL
R901040386 4WEH22HD7X/6EW230N9EK4/B10P4,5
R900964904 4WEH22HD7X/6EW230N9ES2K4/B10
R901118922 4WEH22HD7X/6EW230N9ES2K4/B10D3
R900785227 4WEH22HD7X/6EW230N9ESK4/B10
R900921856 4WEH22HD7X/6EW230N9ETK4
R901205274 4WEH22HD7X/6EW230N9ETK4/B10
工作原理：
电磁溢流阀工作时，是利用弹簧的压力来调节、控制液压油的压力大小。当液压油的压力小于工作需要压力时，阀芯被弹簧压在液压油的流入口，液压油的压力越大，阀芯被液压油顶起得越髙。
结构组成：
电磁溢流阀主要是由阀体、阀芯、弹簧和调节螺钉组成。球形阀用在低压、小流量液压系统中；锥形阀用在较高压小流量液压系统中，锥形阀的阀芯密封效果好于球形阀。
溢流阀的作用是能够防止液压系统中的液压油压力超出额定负荷，起安全保护作用。另外，溢流阀与节流阀配合，节流阀调节液压油的流量大小，可控制活塞的移动速度。
使用电磁溢流阀注意事项：
1、压力不均匀引起的噪声
由于有弹性元件（弹簧）和运动质量（锥阀）的存在，构成了一个产生振荡的条件，而导阀前腔又起了一个共振腔的作用，所以锥阀发生振动后易引起整个阀的共振而发出噪声，发生噪声时一般多伴随有剧烈的压力跳动。
2、空穴产生的噪声
当由于各种原因，空气被吸入油液中，或者在油液压力低于大气压时，溶解在油液中的部分空气就会析出形成气泡，这些气泡在低压区时体积较大，当随油液流到高压区时，受到压缩，体积突然变小或气泡消失。
3、机械噪声
在先导型溢流阀发出的噪声中，有时会有机械性的高频振动声，一般称它为自激振动声。这是主阀和导阀因高频振动而发生的声音。它的发生率与回油管道的配置、流量、压力、油温（粘度）等因素有关。一般情况下，自激振动发生率就高。
在液压设备中,电磁溢流阀因能够起到定压溢流、系统卸荷和安全保护作用而受到了众多家装消费者的青睐。然而很多使用者对它并不是十分了解,没关系,下面小编将为大家详细介绍电磁溢流阀工作原理及其作用。
电磁溢流阀工作原理
电磁溢流阀原理上,一般是由先导式溢流阀加上一个2位2通电磁阀组成。这个电磁阀实际上由两部分组成:2位2通的液压阀部分,加上一个电磁铁。2位2通阀是开通,还是关闭,是由电磁铁推动阀芯运动来实现的。有的阀电磁铁通电时打开,有的阀电磁铁断电时打开,萝目青菜个人各爱(根据系统要求选择)。
也就是说,电磁阀这里有一条通路一头与先导溢流阀的某个部位相连,另一头通过油管与油箱相连。通过操作电磁铁可以让先导溢流阀的某个部位或者与油箱相通,或者不与油箱相通。
先导溢流阀的主阀上腔压力,是由先导阀加于控制的。如果先导阀正常工作,即主阀上腔有先导阀规定的压力,则整个溢流阀就会在系统压力到达调定压力时其主阀口打开一定的开度,一方面能将系统多余流量流回油箱,另一方面又能维持系统的压力为先导阀的调定值。可见,先导阀主要管压力,主阀服从先导阀的领导,在先导阀动作时将主阀口开到合适大小,正好将多余流量流出去,又不影响系统压力。
电磁溢流阀作用
1、定压溢流作用:在定量泵节流调节系统中,定量泵提供的是恒定流量。当系统压力增大时,会使流量需求减小。此时溢流阀开启,使多余流量溢回油箱,保证溢流阀进口压力,即泵出口压力恒定(阀口常随压力波动开启)。
2、稳压作用:溢流阀串联在回油路上,溢流阀产生背压,运动部件平稳性增加。
3、系统卸荷作用:在溢流阀的遥控口串接溢小流量的电磁阀,当电磁铁通电时,溢流阀的遥控口通油箱,此时液压泵卸荷。溢流阀此时作为卸荷阀使用。
4、安全保护作用:系统正常工作时,阀门关闭。只有负载超过规定的极限(系统压力超过调定压力)时开启溢流,进行过载保护,使系统压力不再增加(通常使溢流阀的调定压力比系统较高工作压力高10%~20%)。
以上就是关于电磁溢流阀工作原理及其作用的介绍,希望能够对大家认识电磁溢流阀有所帮助。另外,如果溢流阀本身的装配或使用权用不当会造成振动,产生噪声,因此我们需要在这方面加以注意。
