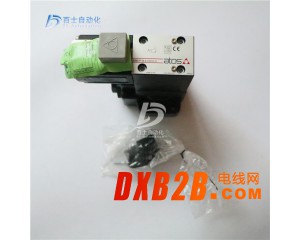

阿托斯DHZO-A-073-D5比例阀
产品简介：
阀对流量的控制可以分为两种:
一种是开关控制:要么全开、要么全关，流量要么大、要么最小，没有中间状态，如普通的电磁直通阀、电磁换向阀、电液换向阀。
另一种是连续控制:阀口可以根据需要打开任意一个开度，由此控制通过流量的大小，这类阀有手动控制的，如节流阀，也有电控的，如比例阀、伺服阀。
阿托斯部分系列产品型号：
阿托斯部分系列产品型号：
AGMZO-AE-10/210 10
AGMZO-AE-10/315 10
AGMZO-AE-20/315/Y 10
AGMZO-AE-32/315
AGMZO-TER-010/210/I
AGMZO-TER-10/100/I
AGMZO-TER-10/210
AGMZO-TER-10/315/Y 40
AGMZO-TER-20/210
AGMZO-TER-20/315/Y 40
先导式减压阀
AGRCZO-A-10/100/P 10
AGRCZO-A-10/210 10
AGRCZO-A-10/210/P 10
AGRCZO-A-10/315 10
AGRCZO-A-10/315/P 10
AGRCZO-A-20/210/R 10
AGRCZO-AE-10/210 10
AGRCZO-AE-10/50 10
AGRCZO-AE-20/210/P
AGRCZO-TER-10/315 40
AGRZO-A-10/100/P
AGRZO-A-10/210/P
AGRZO-A-10/210/R
AGRZO-A-10/315
AGRZO-A-20/210/18
AGMZO-TER-10/210/EI
AGMZO-TER-10/210/I
AGMZO-TER-10/315 40
AGMZO-TER-10/315/I 40/PE
比例换向阀
DHZA-A-051-S3/M/7 21
DHZA-A-051-S3/PA-GK/7
DHZA-A-051-S5/M/7 21
DHZA-A-071-L5/M/7 21
DHZO-A-051-S5
DHZO-A-051-S5/18
DHZO-A-053-L3 20
DHZO-A-053-L3/18
DHZO-A-053-L5
DHZO-A-053-L5/18
DHZO-A-060-S3
DHZO-A-071-L1 20
DHZO-A-071-L1/18
DHZO-A-071-L5
DHZO-A-071-L5/18 20
DHZO-A-071-S3 20
DHZO-A-071-S5
DHZO-A-073-D5
DHZO-A-073-D5/18
DHZO-A-073-L5
DHZO-A-073-S3 20
DHZO-A-073-S5
DHZO-AE-051-S5 10
DHZO-AE-071-D5/I
DHZO-AE-071-S5/I
DHZO-AE-073-D5/I 10
DHZO-AE-073-S5 10
DHZO-AE-073-S5/I 10
DHZO-AT-073-P3 20
DHZO-ATE-073-P3/B/DP27SB 20
DHZO-T-051-L1
DHZO-T-051-L5 31
DHZO-T-071-D5
DHZO-T-071-L5
DHZO-T-071-S5
DHZO-TE-051-L5/Y 40
DHZO-TE-071-L5
DHZO-TE-071-S5 40 /PE
DHZO-TE-073-S5
DKZA-A-173-L5/PA-M/7
DKZO-A-151-S5
DKZO-A-171-L5
DKZO-A-173-S5
DKZOR-A-151-S5
DKZOR-A-151-S5/18 40
DKZOR-A-151-S5/B
DKZOR-A-153-L5/B
DKZOR-A-171-D5 40
DKZOR-A-171-L5
DKZOR-A-171-S5
DKZOR-A-171-S5/18
DKZOR-A-173-D5
DKZOR-A-173-L5
DKZOR-A-173-L5/18 40
DKZOR-A-173-L5/Y
DKZOR-A-173-S3
DKZOR-A-173-S5
DKZOR-A-173-S5/18
DKZOR-AE-171-L5 10
DKZOR-AE-171-S5
DKZOR-AE-171-S5 10/WG
DKZOR-AE-171-S5/Y 10
DKZOR-AE-173-D5 10
DKZOR-AE-173-L5 10
DKZORC-A-151-S5/18
DKZOR-T-151-L5
DKZOR-T-151-L5/Y
DKZOR-T-153-L5
DKZOR-T-171-D5
DKZOR-T-171-L5
DKZOR-T-171-S5
DKZOR-T-171-S5/Y
DKZOR-T-173-L5 40
DKZOR-TE-170-L5 40
DKZOR-TE-171-L5
DKZOR-TE-171-L5/I 40
DKZOR-TE-171-S5
DKZOR-TE-171-S5/Y
DKZOR-TE-173-L5 40
DKZO-T-171-S3
DKZO-T-173-S5
所以使用比例阀或伺服阀的目的就是:以电控方式实现对流量的节流控制(当然经过结构上的改动也可实现压力控制等)，既然是节流控制，就必然有能量损失，伺服阀和其它阀不同的是，它的能量损失更大一些，因为它需要一定的流量来维持前置级控制油路的工作。
基本信息
中文名称
比例阀
外文名称
Proportional valve
作用
控制油液的流量和方向
结构
滑阀
目录
1滑阀结构
2区别
3延伸资料
滑阀结构
伺服阀的主阀一般来说和换向阀一样是滑阀结构，只不过阀芯的换向不是靠电磁铁来推动，而是靠前置级阀输出的液压力来推动，这一点和电液换向阀比较相似，只不过电液换向阀的前置级阀是电磁换向阀，而伺服阀的前置级阀是动态特性比较好的喷嘴挡板阀或射流管阀。
也就是说，伺服阀的主阀是靠前置级阀的输出压力来控制的，而前置级阀的压力则来自于伺服阀的入口p，假如p口的压力不足，前置级阀就不能输出足够的压力来推动主阀芯动作。
而我们知道，当负载为零的时候，如果四通滑阀完全打开，p口压力=t口压力+阀口压力损失(忽略油路上的其它压力损失)，如果阀口压力损失很小，t口压力又为零，那么p口的压力就不足以供给前置级阀来推动主阀芯，整个伺服阀就失效了。所以伺服阀的阀口做得偏小，即使在阀口全开的情况下，也要有一定的压力损失，来维持前置级阀的正常工作。
伺服阀其实缺点极多:能耗浪费大、容易出故障、抗污染能力差、价格昂贵等等等等，好处只有一个:动态性能是所有液压阀中最高的。就凭着这一个优点，在很多对动态特性要求高的场合不得不使用伺服阀，如飞机火箭的舵机控制、汽轮机调速等等。动态要求低一点的，基本上都是比例阀的天下了。
一般说来，好像伺服系统都是闭环控制，比例阀多用于开环控制;其次比例阀类型要多，有比例压力、流量控制阀等，控制比伺服要灵活一些。从他们内部结构看，伺服阀多是零遮盖，比例阀则有一定的死区，控制精度要低，响应要慢。但从发展趋势看，特别在比例方向流量控制阀和伺服阀方面，两者性能差别逐渐在缩小，另外比例阀的成本比伺服阀要低许多，抗污染能力也强!
区别
伺服阀与比例阀的区别
伺服阀与比例阀之间的差别并没有严格的规定，因为比例阀的性能越来越好，逐渐向伺服阀靠近，所以近些年出现了比例伺服阀。
比例阀和伺服阀的区别主要体现在以下几点:
1.驱动装置不同。比例阀的驱动装置是比例电磁铁;伺服阀的驱动装置是力马达或力矩马达;
2.性能参数不同。滞环、中位死区、频宽、过滤精度等特性不同，因此应用场合不同，伺服阀和伺服比例阀主要应用在闭环控制系统，其它结构的比例阀主要应用在开环控系统及闭环速度控制系统;
2.1 伺服阀中位没有死区，比例阀有中位死区;
2.2 伺服阀的频响(响应频率)更高，可以高达200Hz左右，比例阀一般最高几十Hz;
2.3 伺服阀对液压油液的要求更高，需要经过滤才行，否则容易堵塞，比例阀要求低一些;
3.阀芯结构及加工精度不同。比例阀采用阀芯+阀体结构，阀体兼作阀套。伺服阀和伺服比例阀采用阀芯+阀套的结构。
4.中位机能种类不同。比例换向阀具有与普通换向阀相似的中位机能，而伺服阀中位机能只有O型(Rexroth产品的E型)。
5.阀的额定压降不同。
而比例伺服阀性能介于伺服阀和比例阀之间。
比例换向阀属于比例阀的一种，用来控制流量和流向。
延伸资料
---电气比例阀
自动控制可分成断续控制和连续控制。断续控制即开关控制。气动控制系统中使用动作频率较低的开关式(ON-OFF)的换向阀来控制气路的通断。靠减压阀来调节所需要的压力，靠节流阀来调节所需要的流量。这种传统的气动控制系统要想要有多个输出力和多个运动速度，就需要多个减压阀、节流阀及换向阀。这样，不仅元件需要多，成本高，构成系统复杂，且许多元件都需要预先进行人工调节。电气比例阀控制属于连续控制，其特点是输出量随输入量的变化而变化，输出量与输入量之间存在一定的比例关系。比例控制有开环控制和闭环控制之分。
结构原理
输入信号增大，供气用电磁阀先导阀1换向，而排气用电磁先导阀7处于复位状态，则供气压力从SUP口通过阀1进入先导室5，先导室压力上升，气压力作用在膜片2的上方，则和膜片2相连的供气阀芯4便开启，排气阀芯3关闭，产生输出压力。此输出压力通过压力传感器6反馈至控制回路8。在这里，与目标值进行快速比较修正，知道输出压力与输入信号成一定比例为止，从而得到输出压力与输入信号的变化成比例的变化。由于没有喷嘴挡板机构，故阀对杂质不敏感，可靠性高。
特点
1)可实现压力、速度的无极调节，避免了常通的开关式气阀换向时的冲击现象。
2)能实现远程控制和程序控制。
3)与断续控制相比，系统简化，元件大大减少。
4)与液压比例阀相比，体积小、重量轻、结构简单、成本较低，但响应速度比液压系统慢得多，对负载变化也比较敏感。
5)使用功率小、发热少、噪声低。
6)不会发生火灾，不污染环境。受温度变化的影响小。
